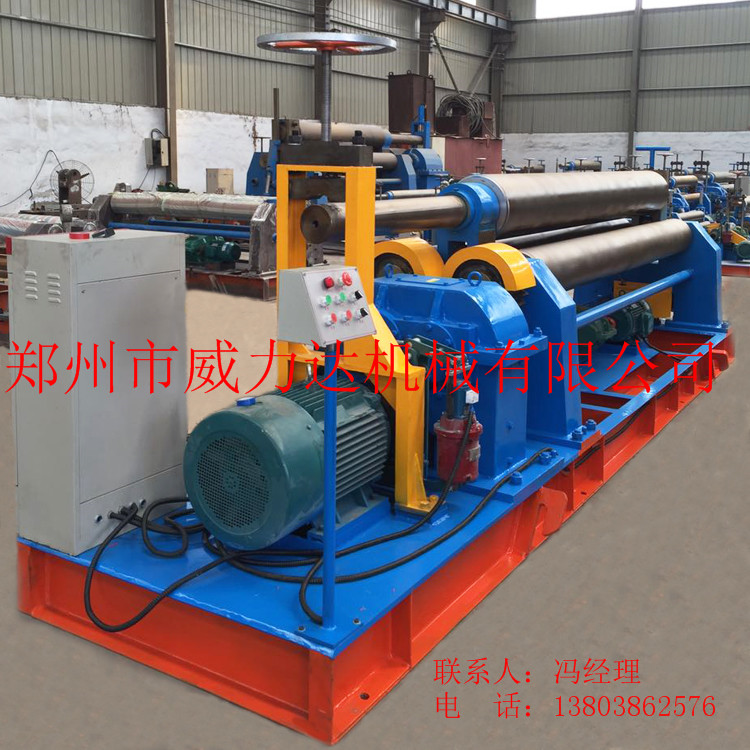

1. 卷板機兩下輥為主動輥，上輥為從動輥，下輥的傳動由主電機通過帶制動器聯軸器，齒輪減速機箱傳遞給兩下輥，該主傳動系統裝有電液推桿制動器，以實現停車制動。

2. 卷板機上輥的升降傳動，由輔助店家通過彈性聯軸器、齒輪減速箱、保險式齒輪聯軸器帶動蝸輪、蝸桿傳動，使嵌入蝸輪的絲套旋轉，帶動連接在上輥的絲桿做上，下直線運動，實現卷板機上輥的升降。

3. 卷板機上輥左端的翻轉機構為液壓傳動形式，左端軸承座的翻轉立起是通過電氣控制臺來實現各個動作的，液壓系統的額定工作壓力為16mpa（見液壓系統原理圖）
